加工定制否
灌溉和排水的方式喷灌设备
类型灌溉车
流量5.5-19.7（m3/h） m3/h
产品类型全新
型号jp50-180
品牌润兰德
扬程18-28（m） m
转速100-700（r/min） r/min
配套电机功率11（kw） kw
进/出水口直径2（寸） 寸
排量20（cc） cc
外型尺寸3100*1580*1500（mm） mm
油箱容量1（l） l
自吸时间可调（min/m） min/m
售后服务售后服务部
产品规格jp50-180tx
展开
小型卷盘式喷灌机jp50-180家用喷灌设备 农业排灌机械 自动浇水
点我去除广告

jp系列轻型卷盘式喷灌机是昆山润兰德机械制造有限公司生产卷盘式喷灌机之经验，开发出的灌溉领域新一代产品，适用于农田、体育场、高尔夫球场、足球场、草坪、草地、公园、花园及各种农作物的灌溉。








高效、节能、可靠、简单的冲击式水涡轮驱动装置，链条传动，工作压力低，结构紧凑，操作简便，灌溉面积大。为延长使用寿命，所有结构部件采用热浸镀锌处理，设置中等灌水量一周可灌溉面积130亩左右。

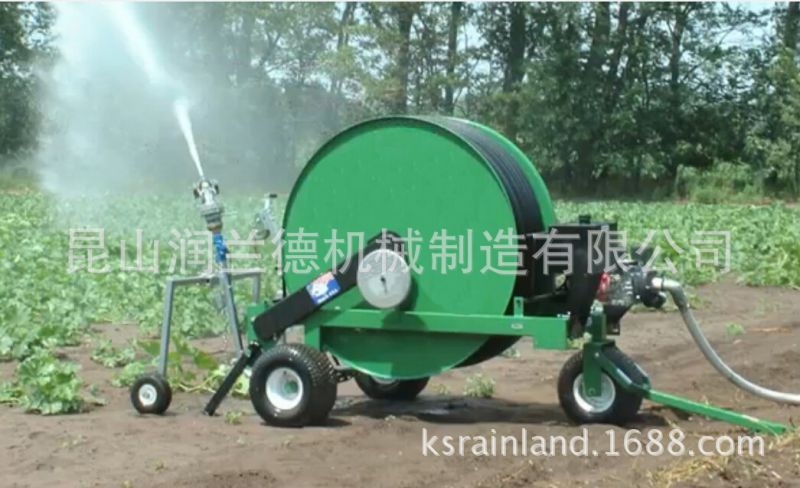

jp系列轻型卷盘式喷灌机是利用压力水的动能驱动行走的机械设备。它主要由底盘、机架、卷盘、pe输水管、自动调速装置、安全装置、传动装置、水涡轮驱动装置、减速箱、喷车头、导向装置等组成。其工作原理是由压力推动涡轮旋转，经减速箱带动卷盘，从而实现pe管、喷头车匀速回收，同时压力水进入pe管传送到喷头，实现喷头正常喷洒。该机结构简单、自动化程度高、操作方便，是理想的节水型灌溉机具。
1、冲击式水涡轮
装配在卷盘助流位置，驱动轴是采用不锈钢做的，轴封处用机械密封密封，转速为100-700r/min，出水量为3-20m3/h。
2、pe输水管
pe管是一种高新技术产品，它的一端连在卷盘上，并经由横轴来供水，它的另一端则与喷水行车相连接。
3、减速器
一种标准锥面包络圆柱蜗轮蜗杆减速器。
4、导向装置
它为一左右螺纹导杆和可移位的驱动器，它可确保pe管在自动回收时，各层均卷得很整齐。
5、调速装置
它主要由pe管压辊、摆杆、球阀组成，使喷头车行走速度和降水深度保持一致。
6、安全装置
它为一联动机构，每次灌溉终止时，喷头车能自动地举升到运输位置并碰击安全碰杆，使转动装置中离合器自动脱开，卷盘停止转动。
7、制动装置
新式制动装置，防止卷盘倒转，操作简单，拖放pe管更轻松。

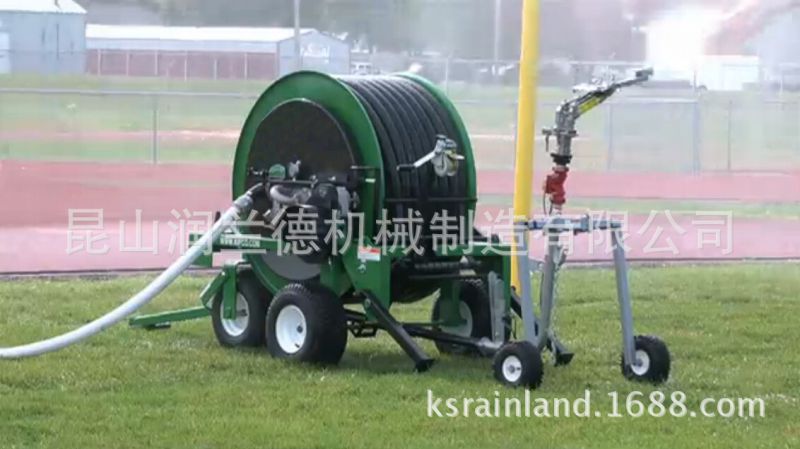

8、喷头车
它为对称轮式结构，为了能让pe管拉伸的方便，他装配有一拉出式挂钩。
9、机架
由矩形管焊接而成，钢性较好。所有结构均经热浸镀锌处理，具有良好的防腐性能。
基 本 参 数 表一
型号
jp40/140
jp50/140
jp50/180
pe管直径（mm)x长度（m)
40x125
50x125
50x160
重量(kg)
不含水
0.29
0.39
0.43
含水
0.4
0.56
0.65
轮胎间距（mm)
1071
1420
1420
轮胎 /轮网
5.00-8/3.50b
7.00-9/5.00s
7.00-9/5.00s
外形尺寸（长x宽x高）（mm)
2510x1190x1100
3100x1580x1500
3100x1580x1500
性 能 参 数 表二
喷头：py30
jp40/140轻型卷管式绞盘喷灌机性能参数
压力（bar)
流量（m³/h）
喷嘴直径（mm)
喷洒幅宽（m)
面积（㎡）
降 水 量 （mm)
5
10
15
20
25
30
入口压力
喷嘴压力
回 收 速 度 （m/h)
3.6
2.0
3.2
7
32
4960
20.1
10.1
6.7
5.0
4.0
4.4
3.0
4.2
8
34
5270
24.8
12.4
8.3
6.2
5.0
5.6
4.0
4.9
8
35
5425
27.8
13.9
9.3
6.9
5.6
4.7
3.0
5.3
35
5425
30.5
15.2
10.2
7.6
6.1
5.1
6.3
4.0
6.2
9
37
5735
33.3
16.6
11.1
8.3
6.7
5.5
6.9
4.5
6.5
39
6045
33.5
16.7
11.2
8.4
6.7
5.6
5.4
3.0
6.6
37
5735
35.6
17.8
11.9
8.9
7.1
5.9
7.0
4.0
7.6
10
39
6045
39.0
19.5
13.0
9.7
7.8
6.5
7.6
4.5
8.1
40
6200
40.3
20.2
13.4
10.1
8.1
6.7
性 能 参 数 表三
喷头:
85ewhd
jp50轻型卷管式绞盘喷灌机性能参数
pyi140
喷嘴直径（mm)
9
10
12
14
16
喷嘴压力（bar)
3.3
2.5
3.0
2.0
3.0
4.0
2.0
3.0
4.0
2.5
3.0
4.0
流量（m³/h)
5.5
5.9
6.5
7.8
9.6
11.1
10.06
13.0
15.0
15.5
17.0
19.7
有效喷洒幅宽（m)
31.5
30.6
31.5
40.8
44.0
45.6
41.6
46.4
50.4
47.2
49.6
51.2
jp50/140入口压力（bar)
4.2
3.5
4.1
3.2
4.6
6.0
3.9
5.6
7.3
5.6
6.2
7.6
jp50/180入口压力（bar)
5.0
3.8
4.3
3.5
5.0
6.3
4.4
6.3
7.5
5.8
6.4
7.8
回收速度（m/h)
回收时间
(h)
jp50/140
jp50/180
降水量（mm)
6.0
20
26.5
25
28
29
27
29
32
33
37
39
40
42
44
8.0
15
20
19
21
22
20
22
24
25
28
29
30
32
34
10.0
12
16
-
16
18
16
18
19
20
22
23
24
25
26
12.0
10
13.25
-
-
15
13
15
16
17
18
19
20
21
22
15.0
8
10.5
-
-
-
11
12
13
13
15
16
16
17
18
20.0
6
8.0
-
-
-
-
9
9
10
11
12
12
13
14
30.0
4
5.25
-
-
-
-
-
6
7
7
8
8
9
10
