加工定制是
品牌旗源
适用物料颗粒状
干燥介质空气
工作原理旋流
湿物料运动方式搅动式
型号hgt80
应用领域农业工业
脱水量15kg/h
装机功率26.2kw
进风量定制kg/h
进风温度120℃
功率26.2kw
外形尺寸15m
重量定制kg
规格优质
日处理量80吨
展开
粮食烘干塔立式烘干塔
点我去除广告
5hl系列粮食烘干机
一、概述：
粮食烘干机根据粮食与气流相对运动方向，可分为横流、混流、顺流、逆流及顺逆流、混逆流、顺混流等型式。
我公司现在生产的5hl系列顺逆流、混逆流和顺混流粮食烘干机，是在消化吸收国外干燥技术的基础上，采用粮食干燥计算机数学模拟设计而得出的先进工艺技术参数的烘干机型，是集顺流、逆流、混流烘干机各自的优点，以达到高温快速烘干，提高烘干能力，不增加单位热耗，保证谷物品质和含水率均匀。主要适用于粮库、农场、种籽和饲料、乙醇等企业，烘干处理高水分谷物。它对各种农作物物（玉米、稻谷、小麦、大豆等）进行连续烘干作业生产。
它由卸粮、提升、清理、输送、烘前仓、烘干塔、烘后仓、热源、电器及控制单元组成，可以露天安装使用，也可以安装在厂房中使用。
二、特点：
1、烘粮品质好，成本低。在顺逆流粮食烘干机内，干燥介质首先与低温潮湿的籽粒接触，并向同一方向流动，这不仅使高温热风得到充分利用，而且使每一籽粒都能得到同样温度的干燥处理，籽粒本身受热温度低于55℃，每个干燥段之后，采用了缓苏工艺，使谷物在进入下一干燥之前，籽粒中心至表面的水分含量和温度，更加趋于平衡，有利于下一阶段的干燥，并确保烘粮品质。
2、降水幅度大，由于采用了多级干燥工艺一次降水率可高达15-18%。
3、节能明显，经实践证明与其它烘干机型相比，可节能20-25%左右。
4、适应范围广、组合方便，可根据谷粒降水量的不同，设置不同干燥段满足降水和产量要求。
5、自动化程度高 采用无级调整排粮，配有监控系统，自动调节热风，操作简便可靠。
三、结构及工艺流程：

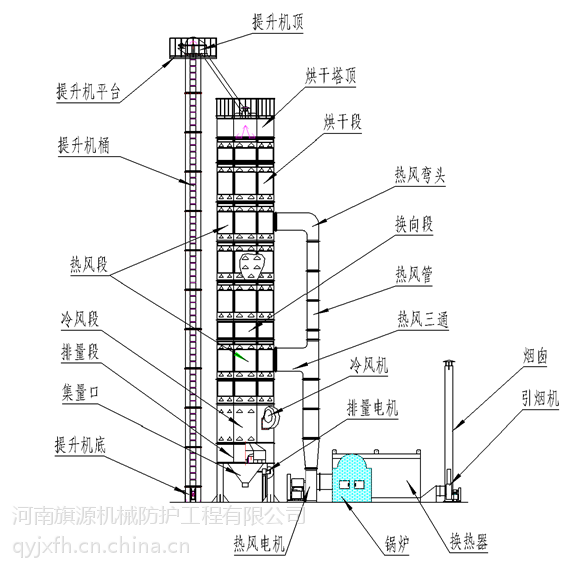

图1结构示意图
本设备的热源部分可分为手烧、自动热风炉，燃烧室与换热器分为两体制造，根据供热能力可采用叠落安装或分部安装，换热部分采用金属制造，利用管束和板式组合换热，烟气和空气运行多迴程换热，烟、风各行其道，获得干净热风以供烘干农作物，由烟风温度控制器进行调整其燃烧状态和换热比列、以保证风温稳定，烘干均匀，谷物无污染。
干燥机全金属结构，自上而下排列着贮粮、干燥、缓苏、换向、再干燥、冷却、排粮等各段，热风由中间风室进入塔，经布风器均匀分配的送至各进风角盒，经粮层进行热质交换后再由排粮装置排出塔外。排潮口处设有金属百叶窗，以排出大气气流对排潮的影响。
换热器，干燥塔及供热风管路均制造成双层金属壳体，中间夹有耐火焰棉保温，以提高干燥效果，风、烟管路中设有风、烟温度控制器以调整风机，烟机的工作状态，调整热风温度、流量、全压参数，以保证干燥作业的理想运行。
引烟机布置在下烟箱的排烟口处，使烟路在换热器内形成负压，而送风机布置在换热器的进风口前，使空气在换热器形成正压状态，以保证热风的纯净。
本设备设有余热器回收装置和除尘烟筒，以提高热效率和降低排烟的烟尘含量，达到国家排放标准的要求。
本设备采用如下工艺流程：
清粮——上粮——贮粮——烘干——缓苏——换向——烘干——缓苏——烘干——缓苏——冷却——排粮
