闸门随着孔口尺寸和水头的增大，其总水压力也增大，这就需要对它的支承部分的选择仔细的考虑，因为滑动支承和滚动支承在水压力作用下所产生的摩擦阻力差别很大，对启闭机的影响也是很大的。平面铸铁闸门也常用于深孔工作闸门。只是水力条件对它的影响较大，特别是在需要局部开启以调节流量的情况下。因此，必须在门体的结构、支承、止水以及门槽型式等布置方面予以充分的注意。较小尺寸的平面铸铁闸门，多采用螺杆启闭机；而较大尺寸的，不需闭门力的平面铸铁闸门，则宜采用卷扬式启闭机。平面铸铁闸门的制造、安装和管理、维护，一般是比较简单的。但是，平面铸铁闸门的启闭力，受门重和水头等因素的影响是较大的。同时，平面铸铁闸门也需要较高的启闭台和较厚的闸墩等。


用途: 工作原理 PGZ系列平面铸铁拱形闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，保证止水效果良好，达到调节流量和控制水位的目的 技术特性 PGZ系列平面铸铁拱形闸门，从设计、制造安装及验收.、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部金属疾厄宫质量检测中心的鉴定，达到水利工程技术要求，产品性能和制造精度达到国内同行业先进水平。 PGZ系列平面铸铁拱形闸门具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、保证河道安全运用、使用寿命长维修费用低等优点 安装调整 PGZ系列平面铸铁拱形闸门，安装前一定要检查闸门的外形尺寸和预留二期浇筑水泥结构基础布置孔口，是否相符，基础布置孔口四周尺寸必须大于闸门外形四周20厘米为宜。 1、 闸门安装前，首先确定水流方向，然后必须校正闸门底横框上平面的正确高度 位置，闸门底横框上平面必须高于河底（或渠底平面0.5米为宜以防止水流的冲激，把石头、泥沙、杂木等漂浮物冲进闸门底横框内，造成闸门不能下降到相应位置，影响止水效果 2、 闸门安装前，首次按检查各部位的连接螺栓是否在运输和装卸中造成松动，若有松动，应用扳手拧紧 3、 在检查，两边立框个上、下闸框连接处的四周止水面是否错位，若有错位，应用扳手松动连接处螺栓，将四周止水面调整在同一水平面内，再拧紧 4、 闸门在组装时，为了使闸板和闸框止水摩擦贴合更紧，安装后减小间隙，闸门在上下横框上安装了压板卡铁，两边立闸框的斜铁上增加了顶丝，注意在间隙调整好后，将卡铁和顶丝拆除后，才不会影响闸门启闭


影响止水的效果，再检查两边立闸框和下、上横闸框的连接处四周止水平面是不是错位时。如果有错位的，应该用扳手，松动连接处的螺栓。并同时将四周止水面，调整到同一个水平面内。再拧紧。闸门在组装时，为了使闸板和闸框止水摩擦面贴合的更紧，安装后减小间隙，闸门在上下横框上安装了压板卡铁，两边立闸框的斜铁上增加了顶丝，注意在间隙调整好后，将卡铁和顶丝拆除后，才不会影响闸门启闭。

卷扬式启闭机分为QPQ固定卷扬启闭机、QPQ移动卷扬启闭机、QPK快速扬启闭机、QHQ弧门卷扬启闭机等。 一、使用范围及特点 1、本产品适用于各种水利工程启闭闸门，平原山区有无电源均可使用。 2、本产品设计生产执行标准为水利水电部SD315-89《固定卷扬式启闭机技术条件》，本产品结构紧凑，承载能力大，运行平稳可靠，安装维修方便，设计合理。 二、启闭机的构造 1、该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分，滑轮系部分、电器控制箱、负荷控制器、手摇器及机架组成。 2、该产品随着吊距地增大，可设置三体型式、或传动轴支座。 三、工作原理 1、该机采用YZ系列电动机，当启闭机工作时，电动机须逆运转动力，通过联轴器的传递，使钢丝绳在螺旋槽内收进或放出，使闸门得以升降，达到启闭的效果，交流制动器，可使闸门停留在任何所需的位置，漏电自动器，当电路出现漏电故障时，可自动断电，从而对启闭机得到保护，故障排除后即正常运转。 四、启闭机的主要技术参数 1、电动机：型号YZ YZR系列 2、减速机：JZQ系列 3、开式齿轮：Z1、Z2系列传动比4—6 4、启闭机的容量：6T—100T 5、启闭机速度：1.3—3m/min 6、卷筒直径：300—800（mm） 7、滑轮倍率2—6 注：弧形闸门一般不设滑轮系统。 五、启闭机的安装调试 1、启闭机安装机架地基应牢固平整，留有底角螺丝孔的位置，启闭机到位后，找平浇铸成型。 2、钢丝绳在滑动轮组上卷线时可把护罩上的螺栓拆卸掉，护罩即可拆掉，然后把钢丝绳绕上去，通过定滑轮，然后安好护罩，同时把两端固定在卷筒端部。 3、手摇的安装使用。 手摇器的安装，应使联轴器与电机端部联轴器，架设在同一轴线上，并能分离10毫米的间距。 4、启闭机的运行调试 首先检查各部位螺栓、润滑油等，然后利用手动机、手摇器的离合装置合拢，使滚筒转2-3圈，检查确认各部分合理后，将手摇器的离合器脱开（既非应急升启时，不得合拢此离合器），方可接通电源，空载试行运转，须逆运行，确定正常后，再加负荷，上下运行，不少于二次。 5、如本机露天安装时，可设大型防水罩，但开动前必须取下防水罩。 六、维护、维修与保养 维护，1、操作人员必须掌握机械的机构、性能、工作原理及操作方法，有一定的机械知识，确保机械的正常运转。 2、电动机运转时，操作人员不得离开工作场地，如发现异常问题，应立即停机检查，排除故障。 维修，维修时必须解除载荷，启闭机在出厂前虽已检查和试验，但启闭机每运转前后，必须检查油位，避免因润滑不良造成有关零件损坏，启闭机每半年检查一次，润滑油及螺栓是否松动，钢丝绳、轴套是否磨损等，及时更换或处理，排除事故隐患，确保正常运转。 保养，1.如果经常不使用启闭机械时，要把机器停放在干燥的室内。不得已停在室外者，应选平坦的地面并铺上木板。停放后用罩布盖好。 2.长期存放前，须对机器内部进行保养、修复损坏机件，并对其进行彻底清理，保持技术状态良好。在停放处的排列和布置，应保证任何一台机械的进出均不受其他机械的影响。应将机械的燃油控制杆置于怠速位置，各操纵杆置于空挡位置。 3.电动机的保管。放掉电动机内的冷却水。更换新机油。新机油通常呈中性，不会腐蚀发动机的金属机件。 4.燃油箱加满柴油，避免燃油箱生锈。如条件允许还应加入防腐剂。停机期间应每月启动一次发动机，使机械作短距离行驶，使各零件润滑处建立新的油膜，防止生锈。应注意：在启动前应注满冷却水，结束时应放尽冷却水。 5.对机器的表面进行防锈处理。在存放启闭机前，应视外表面防锈漆漆皮脱落面积的大小来确定是用补漆的办法还是用整机重新喷漆的方法进行修补、卷扬机的工作装置，对其金属裸露处的防锈方法是涂抹黄油。闸门关闭时，在离闸底坎10厘米处，应将闸门暂停2分钟，利用闸门底坎激流冲净底门槽内的砂石、杂物，然后再将闸门关闭。， 它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面密封，密封性能好，当密封止水性能下降时，可通过楔块装置的加以解决。，铸铁闸门是以铸铁为原料制作的，具有耐腐蚀，止水密封好、安装简单、使用寿命长等优点，有单、双向止水，止水采用精加工后自身或镶铜、不锈钢等止水.。

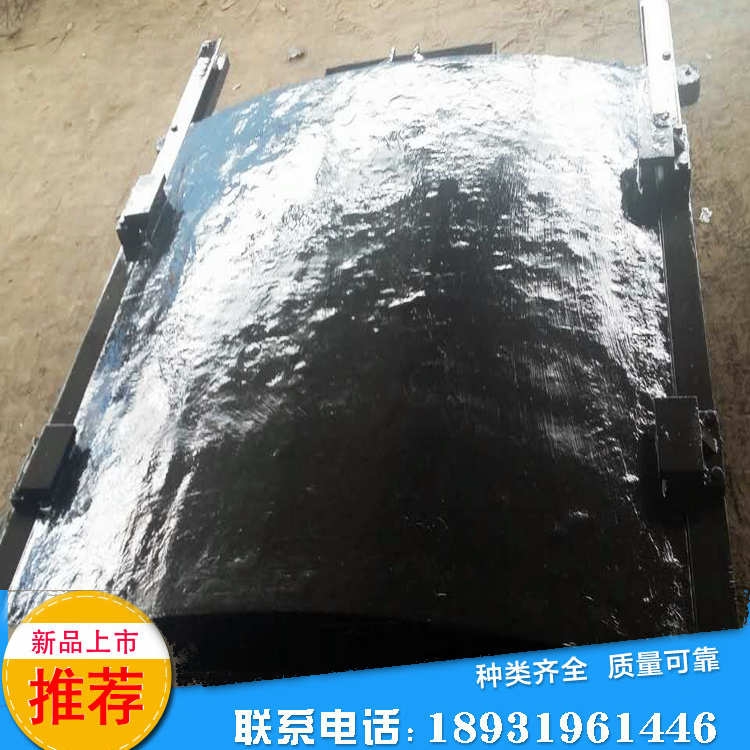

拱形铸铁闸门安装使用铸铁闸门的门槽与板面为整体安装，二次浇注方式（亦可一次性整体安装浇注），浇注前以密封止水面及侧向导轨面为基准将闸框调正，固定，撑好背面防止变形，进行浇注砼浆一定要密封实以防渗漏。铸铁闸门安装浇注砼前，调整闸门与闸框偏心与间隙，锁紧楔块装置．以达到良好的止水效果。铸铁闸门的板面与闸槽为偶合件配套，在搬运、仓储及安装时不得互换，以免影响止水效果。经常检查闸门板与闸槽是否卡涩，及时将卡涩物清除，保证位置置中，使设备正常运行。


1、封闭式铸铁闸门为高水头封闭闸门，是适用于电钻、放水洞、地下管道、诚防设施。 2、可代替高压闸阀和球阀，不用橡胶止水，封闭严密。 3、可根据用户提供的水头出水口的大小，为用户设计和制造不同规格的闸门。 本设备主要由门框、闸板、密封圈及可调式楔形压块等部件组成。密封面上镶有铜嵌条，保证了密封性和耐磨性。久用磨损后，并可通过楔形压块调整来保持正常工作。 闸门是水利水电工程中各种渠道上的节制性装备，普遍利用于中小型水利水电、市政给排水工程、水产养殖、农田浇灌等水利工程。它是用于开启掌握水位，调节流量的作用。

娄底农田渠道1500*1000水利止水铸铁闸门厂家 手动启闭机规范

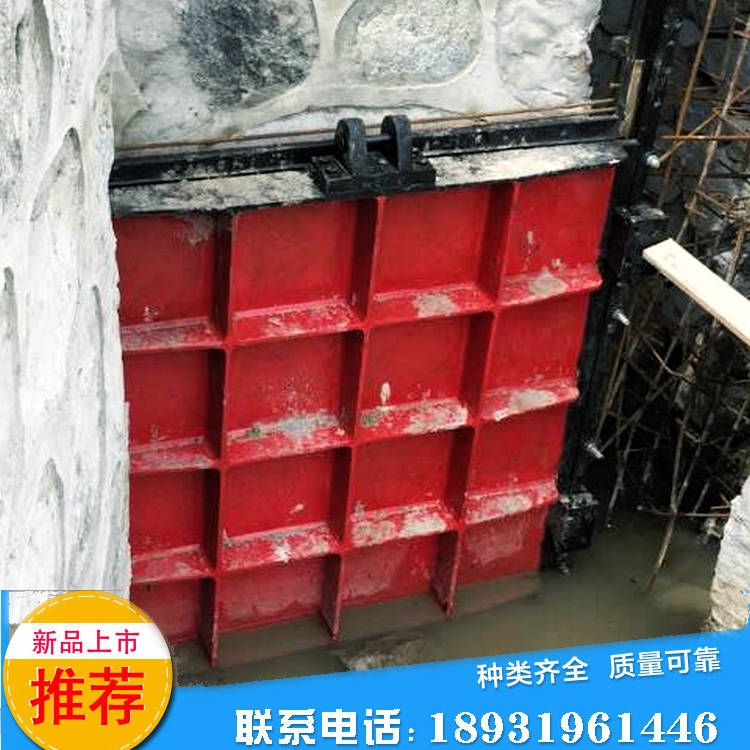

铸铁闸门安装注意事项 1、当用户在安装铸铁闸门前，首先检查闸门竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是 否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.03mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。上下框紧闭装置 的压铁同时也上紧（见4条）。 2、在安装时闸门时，要求将整个闸门竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，调整好闸门的位置，将闸门找直找平，支撑固定，各地脚孔内窜上地脚螺栓，支好模板进行二期浇注。 3、当在浇注混凝土时，水泥流进闸板、闸框、斜铁、挡板间的灰浆应及时彻底清除，以防止灰浆凝固后影响闸门启闭。 4、铸铁闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，在闸门上下框上安装了4-6个紧闭装置压铁，注意在水泥凝固后启动闸门前把闭紧压铁及施工时的加固物拆除清理，以便闸门启闭。
